仪表网>产品库>分析检测>色谱仪>气相色谱>HD6100 泉州市变压器油介损体积电阻率测试仪原理
  • HD6100 泉州市变压器油介损体积电阻率测试仪原理

    产品报价:¥1

    更新时间:2019-06-26 14:35访问人数: 3100次

    牌:华顶电力

    号:HD6100地:武汉市

    公司名称: 武汉华顶电力设备星空彩票 厂商性质:生产商

    联系人:涂建国 15926253748

    (联系我时,请说明是在仪表网上看到,谢谢!)


    品牌
    仪器种类
    实验室
    适用领域
    药物分析,医学检验,煤炭行业,食品行业,生化样品,环境检测,高纯气体分析,电力行业,石化行业,通用型
    产地
    进口
    加工定制

    泉州市变压器油介损体积电阻率测试仪原理 HD6100智能一体化精密油介损体积电阻率测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率的高精密仪器。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计

    泉州市变压器油介损体积电阻率测 详细信息

    产品简介:

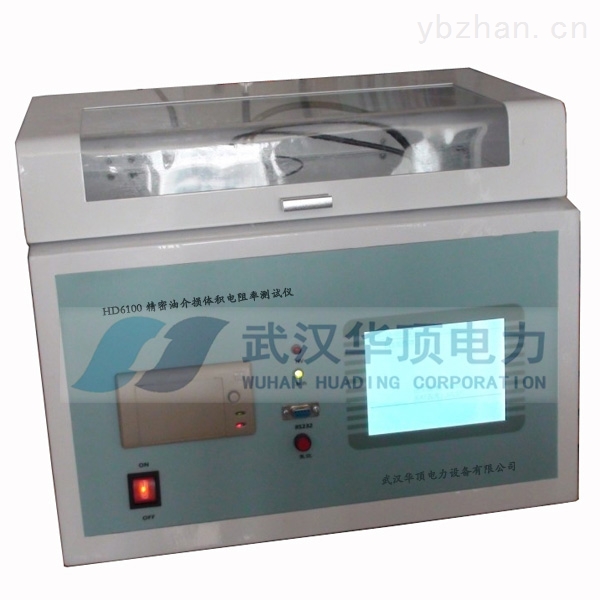

           HD6100智能一体化精密油介损体积电阻率测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率的高精密仪器。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前先进的高频感应加热方式,该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用Ac—Dc—Ac转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。内部标准电容器为SF6充气三极式电容,该电容的介损及电容量不受环境温度、湿度等影响,保证仪器长时间使用后仍然精度一致。
        仪器内部采用数字技术,全部智能自动化测量,配备了大屏幕(240×180)液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以打印输出,操作人员能熟练使用。
    二.技术参数:
          使用条件:-5℃~40℃  R H<80%
          电    源:A C 220 V±10%  频率无限制
          高压输出:1000 V~2200 V  每隔200 V
          电压精度:2%
          容    量:50 V A  输出电流25 m A
          加热功率:5 00 W
          温度控制范围:<100℃
          控温精度:±0.5℃
          控温误差:±1℃
          加热时间:室温到90℃  小于20 m i n
          测量范围:t g δ  无限制
          C X  15 P F—300 P F
          R X  10 M—10 T
          精    度:△t g δ:  ±(读数*1.0%+0.020%)
          △C X:±(读数*10%+0.5PF)
          △R X:±读数*10%
          相对介电常数εr:自动计算
          体积电阻率ρ:自动计算
          外形尺寸:450(L)×310(w)×360(H)
          重    量:18 K g
    更多产品咨询请
    武汉华顶电力设备星空彩票

    方法有感应法和声测法两种。
      感应法,其原理是当音频电流经过电缆线芯时,在电缆的周围有电磁波存在,因些携带电磁感应接收器,沿线路行走时,可收听到电磁波的音响,音频电流流到故障点时,电流突变,电磁波的音频发生突变,这种方法对寻找断线相间低电阻短路故障很方便,但不宜于寻找高电阻短路及单相接地故障。
      声测法,其原理是用高压脉冲促使故障点放电,产生放电声,用传感器在地面上接收这种放电声,以测出故障点的精确位置。
      具体故障类型按以下方法进行测试。
      1.1低电阻接地故障
      1.1.1单相低电阻接地故障
      (1)故障点的测试。
      电缆的单相低电阻接地故障是指电缆的一根芯线对地的绝缘由阻低于100kΩ,而芯线连续性良好。此类故障隐蔽性强,我们可以采用回路定点法原理进行测试。接线图如图1a所示,将故障芯线与另一完好芯线组成测量回路,用电桥测量,一端用跨接线跨接,另一端接电源、电桥或检流计,调节电桥电阻使电桥平衡,当电缆芯线材质和截面相同时,可按下列公式计算
      若损坏的线芯和良好的芯线在电泉州市变压器油介损体积电阻率测试仪原理桥上位置相互调换时,则有式中Z——测量端至故障点的距离m; L——电缆总长度,m; R1、R2——电桥的电阻臂。
      在正常情况下,这两种接线测量结果应相同,误差一般为0.1%~0.2%,如果超出此范围或者X>L/2,可将测量仪表移到线路的另一端测量。
      另外,我们还可以采用连续扫描脉冲示波器法HDDL电缆故障测试仪进行测试。短路或接地故障点处反射波将为负反射,荧屏图如图1b所示。此时故障点距离可按下列公式计算式中X——反射时间μs; V——波速,m/μs。
      (2)测量时注意的事项。 泉州市变压器油介损体积电阻率测试仪原理
      a.跨接线的截面应与电缆芯线截面接近,跨接线应尽量短,并保持良好。
      b.测量回路应尽可能绕开分支箱或变、配电所,越短越好。
      c.直流电源电压应不低于1500V。
      d.直流电源负极应经电桥接到电缆导体,正极接电缆内护层并接地。
