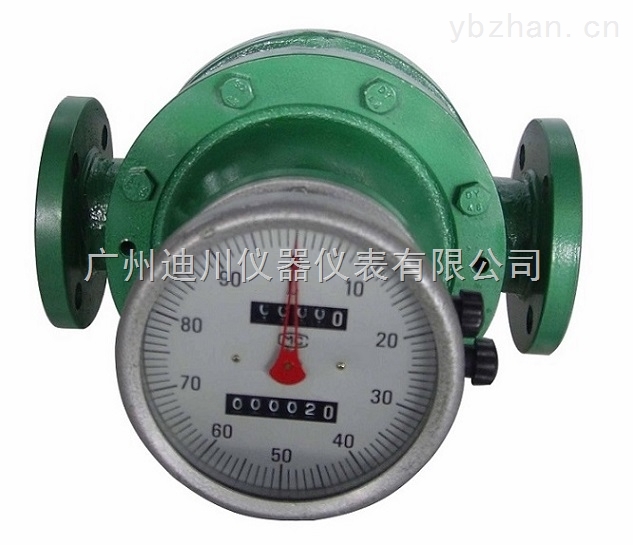

  • 铸铁轻型齿轮式流量计

    价格
    100.00
  • 公司名称 广州迪川仪器仪表星空彩票
  • 品牌 迪川仪器仪
  • 型号
  • 产地
  • 厂商性质 生产商
  • 更新时间 2019-11-09
  • 访问次数 143
  • 联系方式:刘先生15302383334

    联系我们时请说明是仪表网上看到的信息,谢谢!


    品牌
    迪川
    材质
    铸铝合金,铸铁
    精度等级
    0.5
    适用介质
    液体,冷水,污水
    款式
    电子带数显
    转换器形式
    一体式
    公称直径
    DN0.6~200mm
    压力范围
    低压
    工作压力
    1.6Mpa
    温度范围
    中温
    工作温度
    -20~+100℃
    防爆标志
    BT4
    产地
    国产
    加工定制
    质保
    1年

    铸铁轻型齿轮式流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。

    铸铁轻型齿轮式流量计 详细信息

    一、概述
    铸铁轻型齿轮式流量计用于管道中液体流量连续或间断测量和控制的容积式计量表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。
    流量计里装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。
    不同的液体(酸、碱、盐、有机溶液等)流量计主体可选择不同的材质制造。

    二、铸铁轻型齿轮式流量计结构与工作原理
    由流量变送器和计数机构组成。变送器与计数机构之间加装散热器,则构成高温型流量计。送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成,计数机构则包含减速机构、调节机构、计数器、发讯器。

    计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出口压力差推动而旋转,从而不断地将液体经初月形空腔计量后送到出口处,每转流过的液体是初月形空腔的四倍,由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器,便可知道通过管道中液体总量和瞬时流量。


    2.1 各种计数器功能及代号



    A1

    A

    H

    13型

    J1

    D

    指针 六位滚轮累计











    指针 六位滚轮累计 回零











    指针 累计带发信









    单发信(仅信号输出)











    液晶显示(瞬时、累积、
    4-20m、脉冲)











    2.2 型号及主要零件材质

    名称

    铸铁型

    铸钢型

    铸铁轻型

    铸铁高温型

    铸钢高温型

    铸铁高粘型

    铸钢高粘型

    不锈钢

    13型

    型号

    LC-A

    LC-E

    LC-QA

    LC-TA

    LC-TE

    LC-NA

    LC-NE

    LC-B

    LC-13

    本体材料

    铸铁

    铸钢

    铸铁

    铸铁

    铸钢

    铸铁

    铸钢

    不锈钢

    各种材料

    齿轮材料

    铸铁

    铸铁

    铝合金

    铸铁

    铸铁

    铸铁

    铸铁

    不锈钢

    各种材料

    *如有特殊需要请另行注明

    三、性能(误差与压力损失曲线)

    ①航空汽油 0.7mPa.s  ②水 1mPa.s  ③轻柴油 3.5mPa.s  ④变压器 20mPa.s

    四、技术参数 :

    4.1 铸铁型 铸钢型 铸铁轻型齿轮式流量计



    LC-A铸铁型

    LC-QA铸铁铝齿型

    LC-E铸钢型

    公称压力MPa

    1.6

    2.5、4.0、6.4

    温度范围℃

    -20~+100

    精度等级

    0.5% 0.2%

    流量范围 m3/h

    被测液体粘度mPa.s

    口径(mm)

    0.6-2

    2-8

    8-200

    10



    0.08-0.4

    0.04-0.4

    15



    0.3-1.5

    0.15-1.5

    20

    0.75-3

    0.4-3

    0.3-3

    25

    1.5-6

    0.8-6

    0.6-6

    40

    3-15

    2-15

    1.5-15

    50

    4.8-24

    3-24

    2.4-24

    80

    12-60

    8-60

    6-60

    100

    20-100

    13-100

    10-100

    4.2 铸铁高温型、铸钢高温型齿轮式流量计



    LC-TA铸铁高温型

    LC-TE铸钢高温型

    公称压力MPa

    1.6

    6.4

    温度范围℃

    +100-+180

    精度等级

    0.5 0.2

    流量范围m3/h



    被测液体黏度

    口径(mm)

    0.8-2

    2-8

    8-200

    10



    0.08-0.4

    0.04

    15

    0.45-1.35

    0.36-1.35

    0.18-1.35

    20

    0.9-2.7

    0.48-2.7

    0.36-2.7

    25

    1.8-5.4

    0.96-5.4

    0.72-5.4

    40

    3.6-13.5

    2.4-13.5

    1.8-13.5

    50

    5.8-21.6

    3.6-21.6

    2.9-21.6

    80

    15-54

    9.6-54

    7.2-54

    100

    24-90

    22-90

    12-90









    4.3 铸铁高粘型,铸铁高粘型齿轮式流量计



    LC-NA铸铁高粘型

    LC-NE铸钢高粘型

    公称压力MPa

    1.6

    6.4

    温度范围℃

    -10-+80 +100-+180

    精度等级

    0.5 0.2

    流量范围 m3/h

    被测液体粘度mPa.s

    口径(mm)

    200-2000

    10

    0.02-0.2

    15

    0.075-0.75

    20

    0.15-1.5

    25

    0.3-3

    40

    0.75-7.5

    50

    1.2-12

    80

    3-30

    100

    5-50

    4.4 不锈钢型齿轮式流量计


    LC-B不锈钢型

    公称压力MPa

    2.5

    温度范围℃

    0~+80

    精度等级

    0.5 0.2

    流量范围 m3/h

    被测液体粘度mPa.s

    口径(mm)

    0.6-2

    2-8

    8-200

    15

    0.5-1.5

    0.3-1.5

    0.25-1.5

    20

    1-3

    0.6-3

    0.5-3

    25

    2-6

    1.2-6

    1-6

    40

    1.5-15

    1.5-15

    1.5-20

    50

    2.4-24

    2.4-24

    1.5-20

    80

    12-50

    10-50

    7-50

    五、外形尺寸

    铸铁高粘型,铸铁高温型齿轮式流量计外形尺寸

    型号:LC-A、LC-NA、LC-TA

    DN10-50Q DN50-100

    DN(mm)

    L(mm)

    H(mm)

    B(mm)

    A(mm)

    D(mm)

    D1(mm)

    N

    Ф(mm)

    10

    150

    100

    210

    165

    90

    90

    4

    14

    15

    170

    118

    226

    172

    95

    65

    4

    14

    20

    200

    150

    238

    225

    105

    75

    4

    14

    25

    260

    180

    246

    232

    115

    85

    4

    14

    40

    245

    180

    271

    249

    145

    110

    4

    18

    50

    340

    250

    372

    230

    160

    125

    4

    18

    50(Q)

    300

    250

    372

    230

    160

    125

    4

    18

    80

    420

    325

    433

    315

    195

    160

    8

    18

    100

    515

    418

    458

    370

    215

    180

    8

    18



    7.2 铸钢型、铸钢高粘型、铸钢高温型外形尺寸


    型号:LC-E、LC-NE、LC-TE (外形同上)

    DN(mm)

    L(mm)

    H(mm)

    B(mm)

    A(mm)

    D(mm)

    D1(mm)

    N

    Ф(mm)

    10

    150

    100

    210

    165

    90

    60

    4

    14

    15

    200

    138

    232

    180

    105

    75

    4

    18

    20

    250

    164

    220

    160

    125

    90

    4

    18

    25

    300

    202

    252

    185

    135

    100

    4

    18

    40

    300

    202

    293

    208

    165

    125

    4

    23

    50

    384

    262

    394

    312

    175

    135

    4

    23

    80

    450

    337

    452

    332

    210

    170

    8

    23

    100

    555

    442

    478

    310

    250

    200

    8

    25



    7.3 外形尺寸(单位:mm)

    公称通径

    L

    H

    A

    B

    D

    D1

    N(个)

    φ

    15

    208

    120

    172

    226

    95

    65

    4

    14

    20

    236

    150

    225

    238

    105

    75

    4

    14

    25

    287

    195

    232

    246

    115

    85

    4

    14

    40

    365

    260

    265

    349

    145

    110

    4

    18

    50

    365

    260

    265

    349

    160

    125

    4

    18

    80

    420

    305

    324

    459

    200

    160

    8

    18

    六、安装使用
    8.1 流量计前应安装配套过滤器,且配套过滤器的出口紧接流量计的入口,两者本体上箭头指向与液体流向一致。
    8.2 当被测液体含有气体时,流量计前应安装消气过滤器。
    8.3 不论管路是垂直还是水平安装,但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地面垂直)。
    8.4 流量计在正确安装情况下,如果不易看清读数,可把计数器转向180度或90度均可.
    8.5 新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次,如发现不动,可以用柴油浸泡(避免出厂校验后内存沉淀物)。
    8.6 流量控制阀应安装在流量计进口处,开闭阀门装在出口处,使用开闭阀时缓慢启动,不要突然开启以防“水击”现象。
    8.7 在新管道上安装流量计前,管道需要冲洗,冲洗时采用直管段(替代流量计位置)防止焊渣,杂物等进入流量计。
    8.8 严禁用水校验铸铁、铸钢材质的流量计。
    8.9 流量计在使用时流量大小不得超过技术要求.流量计工作在最大流量70-80%为优。
    9.0 被测液体如果具有化学腐蚀性,须选用不锈钢材质的流量计。

  • 仪表选型
  •

    类型代码

    材质标志

    通径

    压力

    /

    计数器

    发讯器

    说明

    LC













    齿轮式流量计



    A











    铸铁型(1.6MPa)

    AD











    智能铸铁型(1.6MPa)

    NA











    高粘铸铁型(1.6MPa)

    NAD











    智能高粘铸铁型(1.6MPa)

    TAD











    智能高温铸铁型(1.6MPa)

    TNAD











    智能高粘高温铸铁型(1.6MPa)

    E











    铸钢型(6.4MPa)

    ED











    智能铸钢型(6.4MPa)

    NE











    高粘铸钢型(6.4MPa)

    NED











    智能高粘铸钢型(6.4MPa)

    TE











    高温铸钢型(6.4MPa)

    TED











    智能高温铸钢型(6.4MPa)

    TNED











    智能高粘高温铸钢型(6.4MPa)

    B











    不锈钢型(2.5MPa)

    BD











    智能不锈钢型(2.5MPa)

    TBD











    智能高温不锈钢型(2.5MPa)

    13A











    13A铸铁型流量变送器

    13E











    13E铸钢型流量变送器

    13B











    13B不锈钢型流量变送器



    10
    15
    20
    25
    40
    50
    80
    100









    公称通径:DN=10
    公称通径:DN=15
    公称通径:DN=20
    公称通径:DN=25
    公称通径:DN=40
    公称通径:DN=50
    公称通径:DN=80
    公称通径:DN=100



    1.6







    公称压力(1.6Mpa)



    2.5







    公称压力(2.5MPa)



    4.0







    公称压力(4.0MPa)



    6.3







    公称压力(6.3MPa)



    11



    普通机械指针显示



    21



    回零机械指针显示DN25以上



    12



    发讯机械指针显示



    13型



    单发信(脉冲信号输出)



    D



    智能液晶表头显示



    P

    输出二线制或三线线脉冲



    I

    输出二线制或三线线4-20mA



    V

    输出1-5V电压信号
